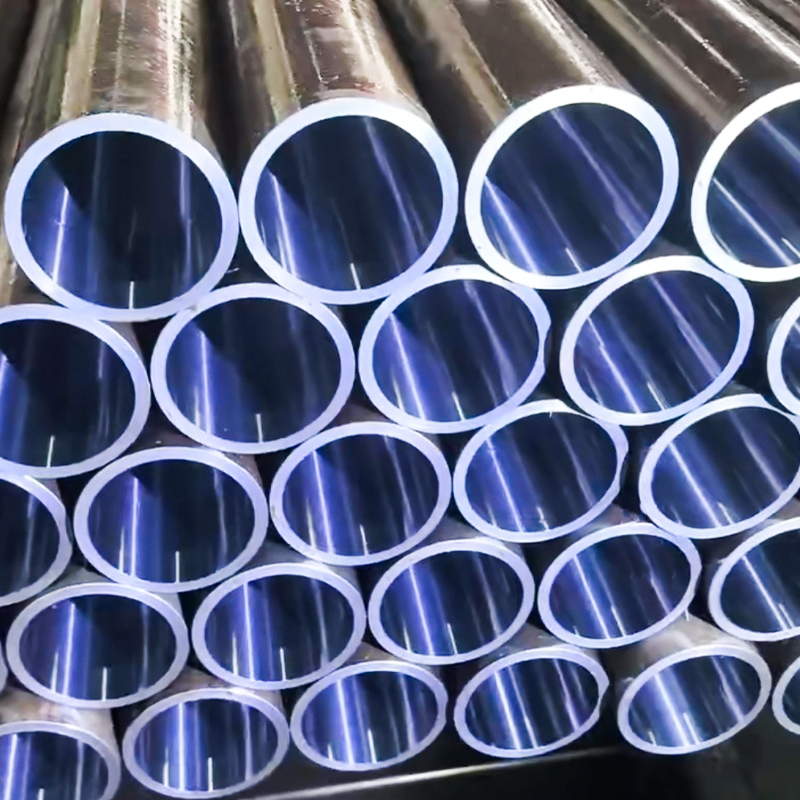

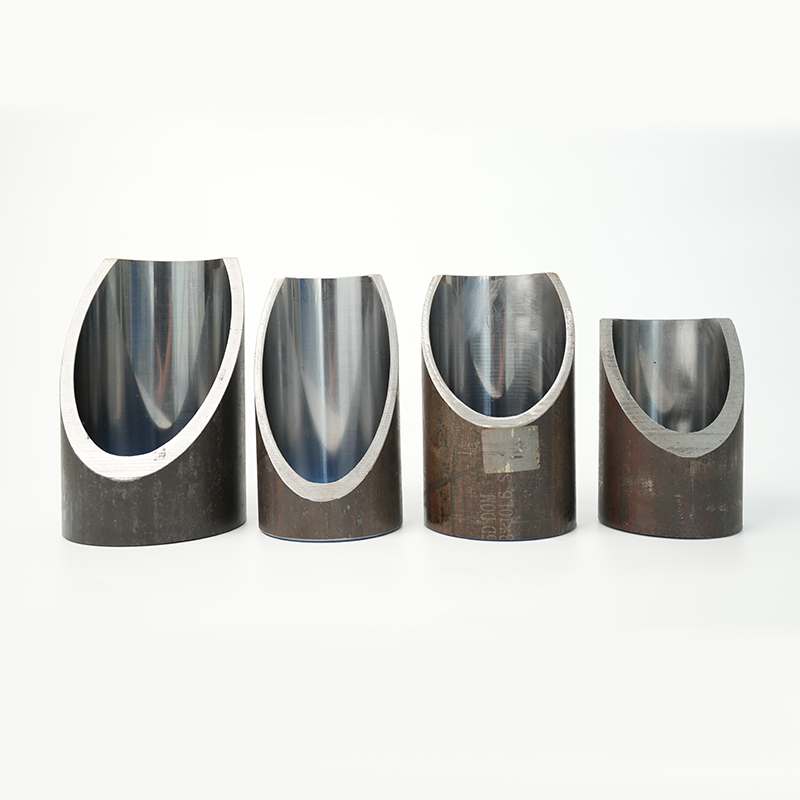

Geschliffenes und SRB-Rohr – ASTM A513 ST52 / SAE 1026, geschweißt (CDW), spiegelnde Innenoberfläche für Hydraulikzylinderrohre

Unsere kaltgezogenen, geschweißten (CDW), gehonten und SRB-Rohre nach ASTM A513 sind äußerst präzise

Diese Rohre kombinieren die Kosteneffizienz geschweißter Rohre mit hochpräziser Endbearbeitung und bieten:

·Spiegelartige Innenbohrung (Ra ≤ 0,4 μm für gehont, Ra ≤ 0,2 μm für SRB)
·Enge Maßtoleranzen (H8)
·Ausgezeichnete Geradheit für zuverlässigen Kolbenweg

Ideal für Mitteldruck-Hydraulikzylinder, Industriemaschinen, Automobil- und Landwirtschaftsanwendungen, bei denen eine hochwertige Bohrungsbearbeitung erforderlich ist, nahtlose Rohre jedoch nicht erforderlich sind.

Typische Stahlsorten

·ST52 (entspricht ASTM A513 Typ 5 DOM)
·SAE 1026 (DOM-Rohre aus Kohlenstoffstahl)
·Optional: 1020 oder 1025 je nach mechanischen Anforderungen

Gängige Größen (AD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Kundenspezifische metrische und zöllige Größen sind auf Anfrage erhältlich.

Technische Spezifikationen

·Standard: ASTM A513, Typ 5 DOM-Rohr, geschweißt (CDW)
·Bedingung: Kaltgezogen und geschliffen / SRB
·ID-Toleranz: H8 (oder enger auf Anfrage)
·Oberflächenbeschaffenheit: Ra ≤ 0,4 μm (gehont) / Ra ≤ 0,2 μm (SRB)
·Geradheit: ≤ 0,3 mm/m
·Rundheit: ≤ 0,03 mm

Herstellungsprozess

1. Herstellung von geschweißten Rohren – ERW aus hochwertigem Bandstahl
2. Kaltziehen über Dorn (DOM) – verbessert die Maßhaltigkeit und die mechanischen Eigenschaften
3. Wärmebehandlung/Normalisierung – verbessert die Schweißnahtintegrität
4. Honen – Präzise Schleifbearbeitung für Ra ≤ 0,4 μm
5. Schälen und Rollieren (SRB) – optionale Spiegel-ID-Oberfläche Ra ≤ 0,2 μm
6. Inspektion – Maß-, Geradheits-, Rundheits- und Oberflächenrauheitsprüfungen

Hauptmerkmale und Vorteile

·Kostengünstige Alternative zu nahtlosen Rohren für Mitteldruckflaschen
·Hohe Präzisions-H8-Toleranzen für zuverlässige Montage
·Spiegelglatte Bohrungsoberfläche für längere Dichtungs- und Kolbenlebensdauer
·Erhältlich in geschliffener oder SRB-Ausführung
·Metrische und zöllige Größen werden mitgeliefert

Anwendungen

·Hydraulikzylinder für Bau- und Landmaschinen
·Pneumatische Zylinderrohre
·Materialhandhabungs- und Hebegeräte
·Industrielle hydraulische Pressen
·Hydrauliksysteme für Kraftfahrzeuge und mobile Maschinen
