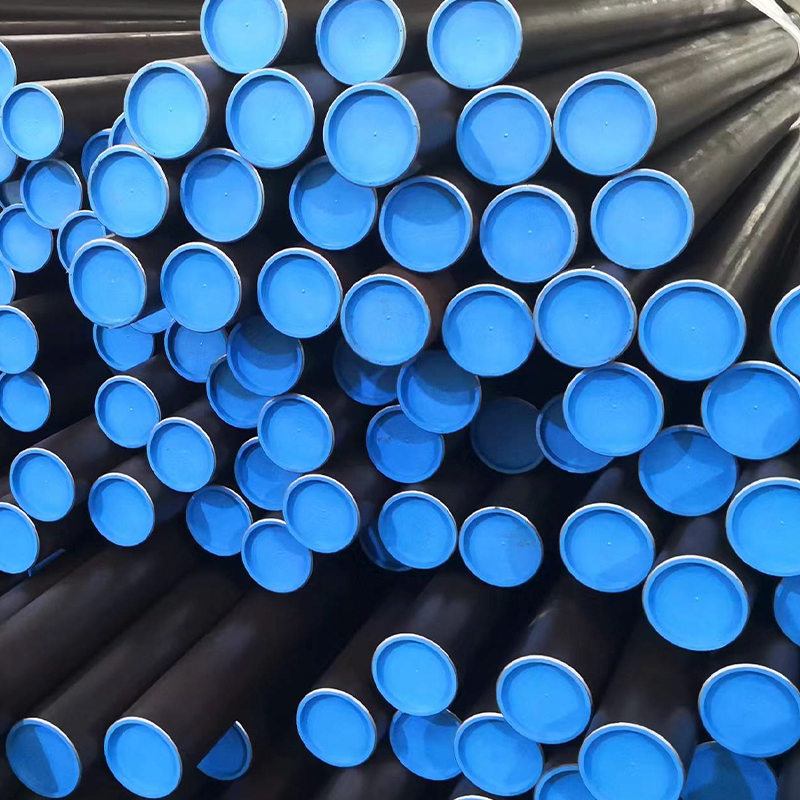

Unsere gemäß EN 10305-2 kaltgezogenen, geschweißten (CDW) gehonten und SRB-Rohre werden präzise verarbeitet, um eine spiegelähnliche Innenoberfläche (Ra ≤ 0,4 μm) und H8-Toleranz zu liefern, was sie ideal für Hydraulikzylinderzylinder macht. Im Vergleich zu nahtlosen Rohren (EN 10305-1) bieten diese geschweißten Rohre eine kostengünstige Lösung bei gleichzeitiger Beibehaltung einer hervorragenden Geradheit, Rundheit und Oberflächenbeschaffenheit, die sowohl für industrielle als auch mobile Hydraulikanwendungen geeignet ist.
Typische Stahlsorten
·EN 10305-2 E355 (Standard)
·ST52.3 (DIN-Äquivalent)
·Andere Qualitäten für spezifische mechanische Eigenschaften sind auf Anfrage erhältlich
Gängige Größen (AD × WT × ID)
·Ø40 mm × 5 mm
·Ø63,5 mm × 6 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm
·Ø125 mm × 12,5 mm
·Ø150 mm × 15 mm
Kundenspezifische metrische und zöllige Größen sind auf Anfrage erhältlich.
Technische Spezifikationen
·Standard: EN 10305-2, kaltgezogenes geschweißtes Rohr
·Toleranz: H8 für Außen- und Innendurchmesser
·Oberflächenbeschaffenheit: Ra ≤ 0,4 μm (gehont), Ra ≤ 0,2 μm (SRB)
·Geradheit: ≤ 0,3 mm/m
·Rundheit: ≤ 0,03 mm
·Länge: Bis zu 12 m, auch als Zuschnitt erhältlich
Herstellungsprozess
1. Herstellung von geschweißten Rohren – Umformen und ERW-Längsschweißen von hochwertigem Bandstahl
2. Normalisierung / Wärmebehandlung – sorgt für eine gleichmäßige Kornstruktur und Schweißnahtintegrität
3. Kaltziehen über Dorn (CDW) – verbessert die Maßhaltigkeit und die mechanischen Eigenschaften
4. Honen – erzeugt eine glatte Innenfläche
5. Schälen und Rollieren (SRB) – optionaler Spiegelglanz Ra ≤ 0,2 μm
6. Inspektion – Maß-, Geradheits-, Rundheits- und Oberflächenrauheitsprüfungen
Hauptmerkmale und Vorteile
·Kostengünstige Alternative zu nahtlos gehonten Rohren
·Spiegelähnliche Innenfläche für langlebige Hydraulikdichtungen
·Hohe Präzision (H8) für zuverlässige Zylindermontage
·Erhältlich in geschliffener oder SRB-Ausführung
·Geeignet für hydraulische Anwendungen mit mittlerem Druck
Anwendungen
·Hydraulikzylinder für Bau- und Landmaschinen
·Industrielle hydraulische Pressen
·Pneumatische Zylinder
·Schwerlast-Hebezeug
·Hydrauliksysteme für mobile Maschinen
