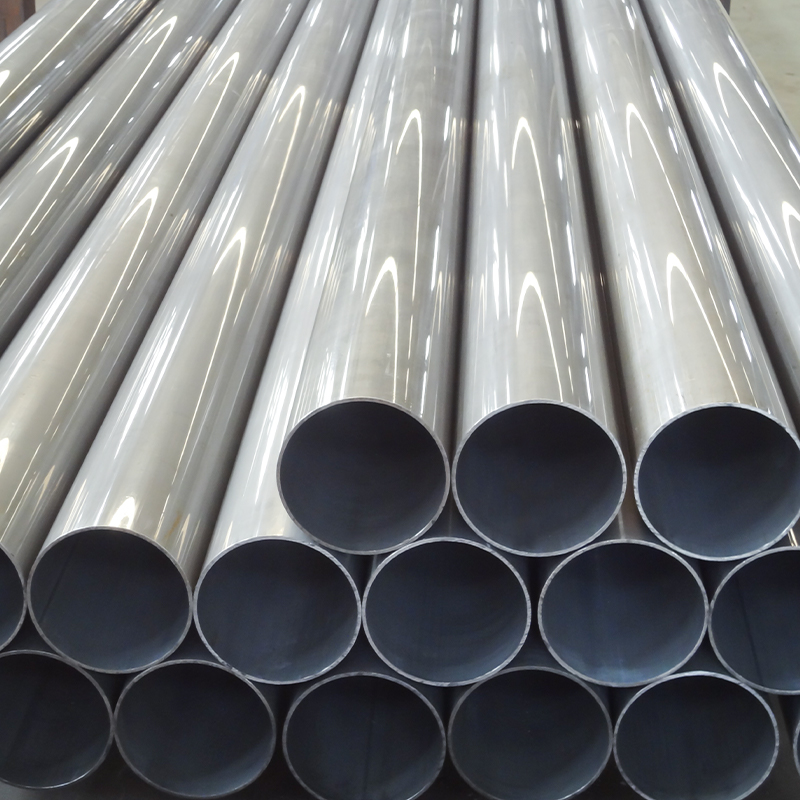

Kaltgezogenes geschweißtes Stahlrohr (CDW) – DIN 2393 | ASTM A513 (ST37-2, ST52-3)
Hochpräzise CDW-Stahlrohre für Hydraulik-, Automobil- und Industrieanwendungen
Suao Metal liefert hochwertige kaltgezogene geschweißte (CDW) Stahlrohre, die gemäß den Normen DIN 2393a und ASTM A513 hergestellt werden und in den Qualitäten ST37-2 und ST52-3 erhältlich sind. Unsere präzisionsgefertigten Rohre bieten überragende Festigkeit, enge Toleranzen und hervorragende Oberflächengüten – ideal für anspruchsvolle Industrieanwendungen.
Hauptmerkmale und Vorteile
· Kaltgezogene Präzision – Verbessert die mechanischen Eigenschaften (höhere Zugfestigkeit, verbesserte Härte).
· Strikte Einhaltung – Erfüllt die Spezifikationen DIN 2393 (Deutschland) und ASTM A513 (USA).
· Glatte Oberfläche – Gratfrei, bereit zum Bearbeiten, Beschichten oder Schweißen.
· Große Materialpalette – ST37-2 (S235JR-Äquivalent) für Schweißbarkeit und ST52-3 (S355JR-Äquivalent) für Hochlastanwendungen.
· Benutzerdefinierte Größen – Erhältlich in verschiedenen Außendurchmessern, Wandstärken und Längen, passend zu Ihren Anforderungen.
Allgemeine Anwendungen
· Hydraulische und pneumatische Systeme (Zylinderrohre, Antriebskomponenten)
· Automobilteile (Fahrwerk, Getriebe, Kraftstoffleitungen)
· Maschinen und Lager (Förderrollen, Buchsen, Wellen)
· Bauwesen und Hochbau (Gerüstbau, Stützgerüste)
Standards und gleichwertige Qualitäten
| Standard | Note | Schlüsseleigenschaften | Äquivalente Noten |
| DIN 2393 | ST37-2 | Niedriger Kohlenstoffgehalt, gute Formbarkeit | S235JR (EN), Q235B (GB) |
| DIN 2393 | ST52-3 | Hohe Festigkeit, tragfähig | S355JR (EN), Q355B (GB) |
| ASTM A513 | Typ 5 (ERW) | Elektrisch widerstandsgeschweißt | AISI 1018, 1026 |
Hochpräzise CDW-Rohre mit einem Außendurchmesser von bis zu 299 mm – Sondergrößen verfügbar
Vollständiges Größensortiment
| Außendurchmesser (OD) | Wandstärke | Standardlänge | Toleranz | Notes Available |
| 8mm - 30mm | 0,8 mm - 3,0 mm | 2m - 12m | h9 (DIN 2393) | ST37-2, ST52-3 |
| 32mm - 60mm | 1,2 mm - 5,0 mm | 2m - 12m | h10 | ST37-2, ST52-3 |
| 63mm - 120mm | 1,5 mm - 8,0 mm | 2m - 12m | h11 | ST37-2, ST52-3 |
| 121 mm - 180 mm | 2,0 mm – 12,0 mm | 2m - 12m | h11 | ST52-3 |
| 182 mm – 299 mm | 3,0 mm - 20,0 mm | 2m - 12m | h12 | ST52-3 |
Wichtige Hinweise:
· Alle Rohre entsprechen DIN 2393 Teil 1/2 und ASTM A513 Typ 5
· Sondergrößen mit Außendurchmesser 300–450 mm erhältlich (Mindestbestellmenge gilt)
· Kundenspezifische Längen bis zu 12 Metern für strukturelle Anwendungen
· Oberflächenrauheit: Ra ≤ 1,6 μm (erreichbar mit Sekundärbearbeitung)
Fortschrittlicher Produktionsprozess
Materialvorbereitung
· Kaltgewalzte Stahlbänder (DIN EN 10139)
· Chemische Zusammensetzung mittels Spektrometer überprüft
Hochfrequenzschweißen
· ERW-Prozess mit einer Frequenz von 400 kHz
· Schweißnaht geglüht für gleichmäßige Mikrostruktur
Kaltziehverfahren
· Mehrstufiges Ziehen mit Hartmetall-Matrizen
· 15–30 % Querschnittsreduzierung pro Durchgang
· Zwischenglühen (650-750°C) zwischen den Ziehvorgängen
Endbearbeitung
· Rotierendes Richten (±0,1 mm/m Geradheit)
· Ultraschallprüfung (100 % Abdeckung)
· Phosphatieren/Ölen zum Korrosionsschutz
Technischer Vergleich: ST37-2 vs. ST52-3
| Eigentum | ST37-2 (DIN 2393) | ST52-3 (DIN 2393) | ASTM A513-Äquivalent |
| Streckgrenze | ≥235 MPa | ≥355 MPa | Typ 5 (1018) |
| Zugfestigkeit | 340-470 MPa | 490-630 MPa | Typ 5 (1026) |
| Dehnung (A₅) | ≥23 % | ≥20 % | - |
| Schlagtest | 20°C | -20°C | - |
| Kohlenstoffgehalt | ≤0,17 % | ≤0,20 % | - |
Typische Anwendungen
· ST37-2: Möbelgestelle, Förderrollen, leichte Konstruktionsteile
· ST52-3: Hydraulikzylinder, LKW-Fahrgestelle, Kranausleger
· Besondere Verwendungszwecke: Pneumatiksysteme (ISO 7180), Kfz-Sicherheitsteile
Warum sollten Sie sich für unsere CDW-Röhren entscheiden?
· Doppelzertifizierung: Entspricht sowohl den DIN- als auch den ASTM-Standards
· Mega-Inventar: 8.000 Tonnen in Lagerhallen
Besondere Leistungen:
1. Innen-/Außenschleifen (±0,01 mm Genauigkeit)
2. Verzinkung (bis zu 20μm Beschichtung)
3. Laserschneiden für komplexe Geometrien
