EN 10305-2 Präzisionsgeschweißte Antriebswellenrohre – E355, E235, E420, E275 (Ø60 x 3,5 mm und 50–219 mm)

Jetzt anfragen

Übersicht

Bringen Sie Ihre Projekte voran mit unseren präzisionsgeschweißten Antriebswellenrohren nach EN 10305-2 in den Qualitäten E355, E235, E420 und E275. Erhältlich in Größen von Ø50 bis 219 mm (1,969–8,622 Zoll) Außendurchmesser (OD) und 1 bis 5 mm (0,039–0,197 Zoll) Wandstärke (WT), einschließlich der robusten Ø60 x 3,5 mm (2,362 x 0,138 Zoll) liefern diese hochfesten geschweißten Rohre außergewöhnliche Leistung für die Kraftübertragung im Automobil- und Industriebereich. Sie wurden für eine effiziente Drehmomentübertragung entwickelt und sorgen für Langlebigkeit in Antriebswellen von Pkw, Lkw und schweren Maschinen mit minimalem Sekundäreinsatz in Zylindern und Rollen.

Warum sollten Sie sich für unsere Antriebswellenrohre entscheiden?

·Hochfeste Leistung: Die Sorten E355, E235, E420 und E275 bieten Streckgrenzen von bis zu 470 N/mm² und sind ideal für Antriebswellenrohre in der Automobilindustrie und industrielle Kraftübertragung.
·Präzisionstoleranzen: Enge Toleranzen (z. B. Ø60 mm/2,362 Zoll AD ±0,15 %, 3,5 mm/0,138 Zoll WT ±10 %) gewährleisten eine nahtlose Integration in Antriebswellenbaugruppen.
·Überlegene Ermüdungsbeständigkeit: Das kaltgezogene Schweißverfahren (CDW) erhöht die Haltbarkeit und minimiert den Verschleiß in Umgebungen mit hohem Drehmoment.
·Glatte Oberfläche: Saubere, gleichmäßige Oberflächen reduzieren die Reibung und steigern die Leistung und Langlebigkeit der Antriebswelle.
·Globale Standardgrößen: Gängige Größen wie Ø60 x 3,5 mm (2,362 x 0,138 Zoll) und Ø180 x 3 mm (7,087 x 0,118 Zoll) im Bereich von Ø50–219 mm erfüllen Automobil- und Industrieanforderungen.
·Kostengünstige Zuverlässigkeit: Hochwertige Kohlenstoffstähle liefern Spitzenleistungen zu wettbewerbsfähigen Kosten.

Herstellungsprozess

Unsere präzisionsgeschweißten Antriebswellenrohre nach EN 10305-2 sind auf höchste Qualität ausgelegt:

1. Kaltgezogen geschweißt (CDW): Stahlbänder werden geschweißt und kaltgezogen, um präzise Abmessungen zu erreichen (z. B. Ø60 x 3,5 mm/2,362 x 0,138 Zoll), wodurch die Festigkeit und Oberflächenqualität präzisionsgeschweißter Rohre verbessert wird.
2. Wärmebehandlung: Normalisierende (N) oder kaltgezogene (C, LC) Bedingungen optimieren die mechanischen Eigenschaften für die Drehmomentübertragung.
3. Oberflächenveredelung: Glatte, saubere Oberflächen, oft geölt oder phosphatiert, sorgen für Korrosionsbeständigkeit und einfache Montage.
4. Qualitätsprüfung: Maßprüfungen, Zugprüfungen und zerstörungsfreie Prüfungen (z. B. Wirbelstrom) stellen die Einhaltung der EN 10305-2-Normen sicher.
Dieser Prozess liefert hochfeste geschweißte Rohre, die für Antriebswellenanwendungen optimiert sind.

Materialqualitäten

Unsere Antriebswellenrohre sind in den Qualitäten E355, E235, E420 und E275 erhältlich, jeweils abgestimmt auf die Kraftübertragung:

Vergleich der chemischen Zusammensetzung (Max. %, sofern nicht anders angegeben)

Note	Kohlenstoff (C)	Silizium (Si)	Mangan (Mn)	Phosphor (P)	Schwefel (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0,16–0,22	0.50	1.70	0.025	0.020

Hinweis: E420 kann Legierungselemente (z. B. Nb, V, Ti) bis zu insgesamt 0,12 % enthalten.

Vergleich der mechanischen Eigenschaften (kaltgezogen, C)

Note	Streckgrenze (N/mm², min)	Zugfestigkeit (N/mm²)	Dehnung (%, min)
E235	235	340–480	25
E275	275	410–550	23
E355	355	490–630	22
E420	420	520–670	19

Hinweis: Die Eigenschaften gelten für kaltgezogenen Zustand (C), ideal für Antriebswellen. Andere Bedingungen (z. B. N, LC) variieren in der Festigkeit oder Duktilität.

Lieferbedingungen

·Kaltgezogen (C): Maximale Festigkeit und Präzision, ideal für Kfz-Antriebswellenrohre (z. B. Ø60 x 3,5 mm).
·Kaltgezogen und spannungsarm geglüht (LC): Verbesserte Formbarkeit für Antriebswellenkomponenten, die einer weiteren Bearbeitung bedürfen.
·Normalisiert (N): Wärmebehandelt für gleichmäßige Eigenschaften, geeignet für Standard-Antriebswellen.
·As-geschweißt (W): Kostengünstige Option für weniger anspruchsvolle Antriebswellen.

Notenbeschreibungen

·E235: Kohlenstoffarmer Stahl mit hervorragender Schweißbarkeit, ideal für kostengünstige Antriebswellen in leichten Fahrzeugen.
·E275: Ausgewogene Festigkeit und Formbarkeit, perfekt für mittelschwere Antriebswellen in Automobilanwendungen.
·E355 : Höhere Festigkeit für anspruchsvolle Antriebswellen in Pkw und Lkw, bietet überlegene Ermüdungsbeständigkeit.
·E420: Hochfester Stahl mit erhöhter Zähigkeit, ideal für hochbelastbare Antriebswellen in Industriemaschinen.

Spezifikationen

Standard: EN 10305-2 (Kaltgezogene geschweißte Präzisionsstahlrohre)

Größenbereich:

·Außendurchmesser (OD): Ø50–219 mm (1,969–8,622 Zoll)
·Wandstärke (WT): 1–5 mm (0,039–0,197 Zoll)
·Länge: Zufällig (1.000–12.000 mm/3,3–40 Fuß) oder individuell zugeschnitten
Gängige Größen für Antriebswellen (AD x WT, metrisch):

· Ø60 x 3,5 mm (2,362 x 0,138 Zoll, mittelschwere Kfz-Antriebswellen)
· Ø76 x 3 mm (2,992 x 0,118 Zoll, Antriebswellen für Automobile und Leichtindustrie)
· Ø89 x 4 mm (3,504 x 0,157 Zoll, Antriebswellen für Schwerlastfahrzeuge)
· Ø114 x 4,5 mm (4,488 x 0,177 Zoll, Antriebswellen für Industriemaschinen)
· Ø168 x 5 mm (6,614 x 0,197 Zoll, Industrieanwendungen mit hohem Drehmoment)
· Ø180 x 3 mm (7,087 x 0,118 Zoll, Hochleistungs-Antriebswellen für Industrie- und Nutzfahrzeuge)
Toleranzen (gemäß EN 10305-2):

·Außendurchmesser (≤80 mm): ±0,15 %; (>80–219 mm): ±0,20 %
·Gewicht: ±10 %
·Länge: ±3 mm für Schnittlängen
·Lieferbedingungen: Kaltgezogen (C), Kaltgezogen und spannungsarm geglüht (LC), normalisiert (N), wie geschweißt (W)
·Oberflächenbeschaffenheit: Glatt, sauber oder beschichtet (geölt/phosphatiert) für Korrosionsbeständigkeit und einfache Montage.

Anwendungen

Unsere EN 10305-2 E355, E235, E420 und E275 Präzisionsrohre (z. B. Ø60 x 3,5 mm/2,362 x 0,138 Zoll) sind konzipiert für:

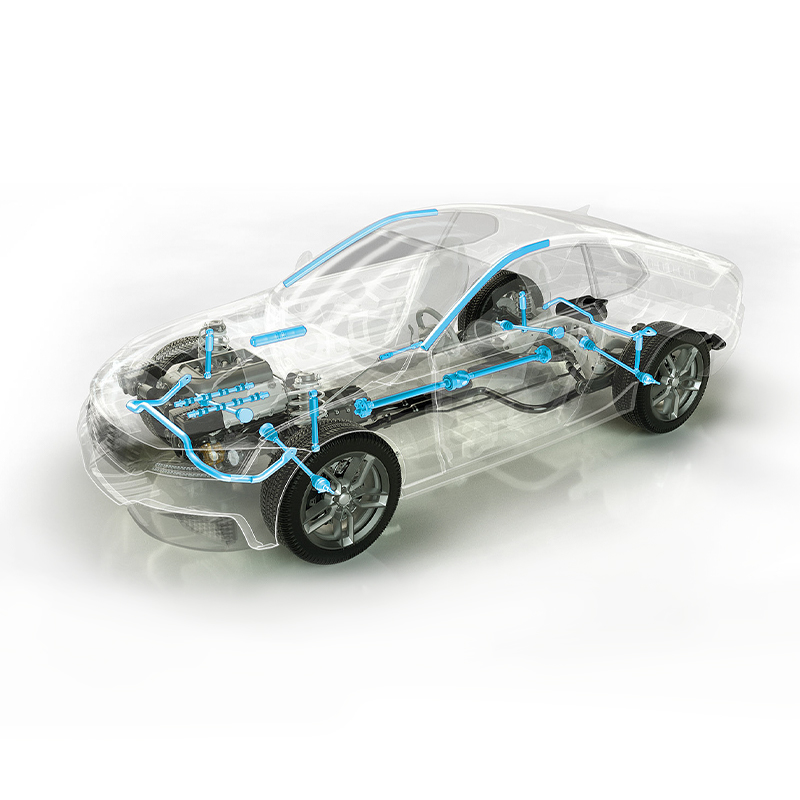

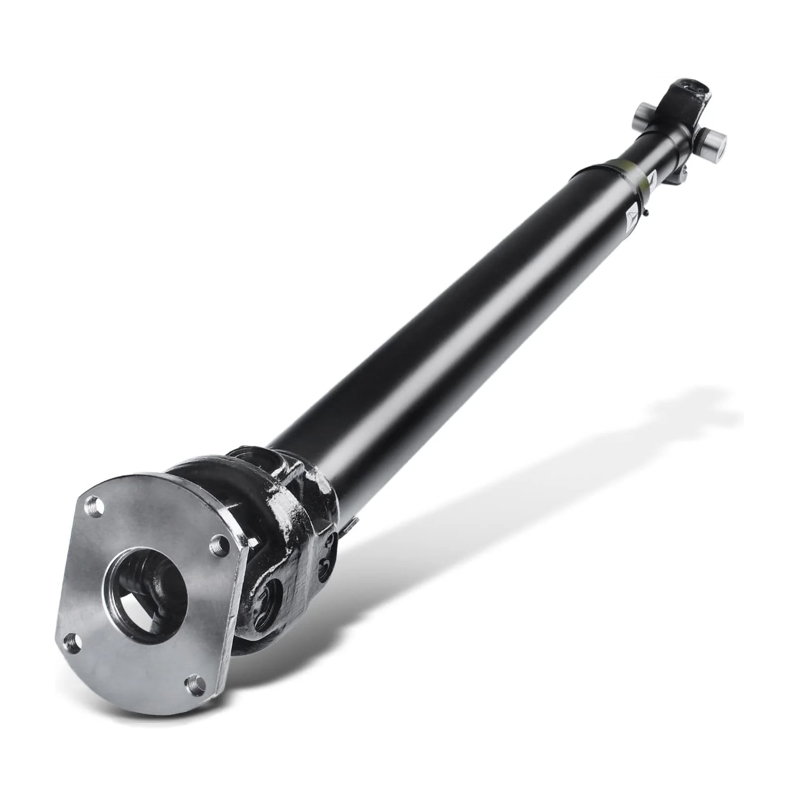

Antriebswellen: Hochleistungsschläuche für Automobil- (PKW, LKW mit Ø60 x 3,5 mm, Ø89 x 4 mm) und industrielle (Maschinen mit Ø114 x 4,5 mm, Ø180 x 3 mm) Antriebswellen. Die Sorten E355 und E420 gewährleisten eine robuste Drehmomentübertragung für Präzisionsrohre für Automobil-OEMs; E235 und E275 eignen sich für leichtere Anwendungen.
Sekundäranwendungen (begrenzte Nutzung):

·Hydraulik-/Pneumatikzylinder (E355, E420 für Hochdruck; E235, E275 für Standard).
·Förderrollen (E235, E275 für Standard; E355 für schwere Beanspruchung).
·Automobilkomponenten (E355, E420).

Qualitätssicherung

Alle E355-, E235-, E420- und E275-Röhren entsprechen den Normen EN 10305-2. Prüfzeugnisse nach DIN EN 10204 3.1 belegen die chemische Zusammensetzung, die mechanischen Eigenschaften und die Maßhaltigkeit. Wirbelstromprüfungen, Abflachungstests und Oberflächeninspektionen sorgen für Spitzenleistungen bei industriellen Energieübertragungsrohren.

Treiben Sie Ihre Projekte voran

·Maßgeschneidert für Antriebswellen: Gängige Größen wie Ø60 x 3,5 mm (2,362 x 0,138 Zoll) und Ø180 x 3 mm (7,087 x 0,118 Zoll) mit kaltgezogenen Bedingungen optimieren die Leistung für die Kraftübertragung.
·Einhaltung globaler Standards: EN 10305-2 gewährleistet Zuverlässigkeit und Qualität für weltweite Märkte.
·Flexible Versorgung: Auf Lager befindliche Standardgrößen und anpassbare Optionen für Ihre Antriebswellenanforderungen.
·Expertenberatung: Unser Team hilft Ihnen bei der Auswahl der perfekten Sorte und Größe für maximale Effizienz.

Bestellen Sie jetzt, um die Leistung Ihrer Antriebswelle mit präzisionsgeschweißten Rohren gemäß EN 10305-2 zu verbessern. Fordern Sie ein Angebot unter hongli-jy@126.com an oder besuchen Sie hltube.com, um unser gesamtes Sortiment an Präzisionsrohren zu erkunden!
