Übersicht

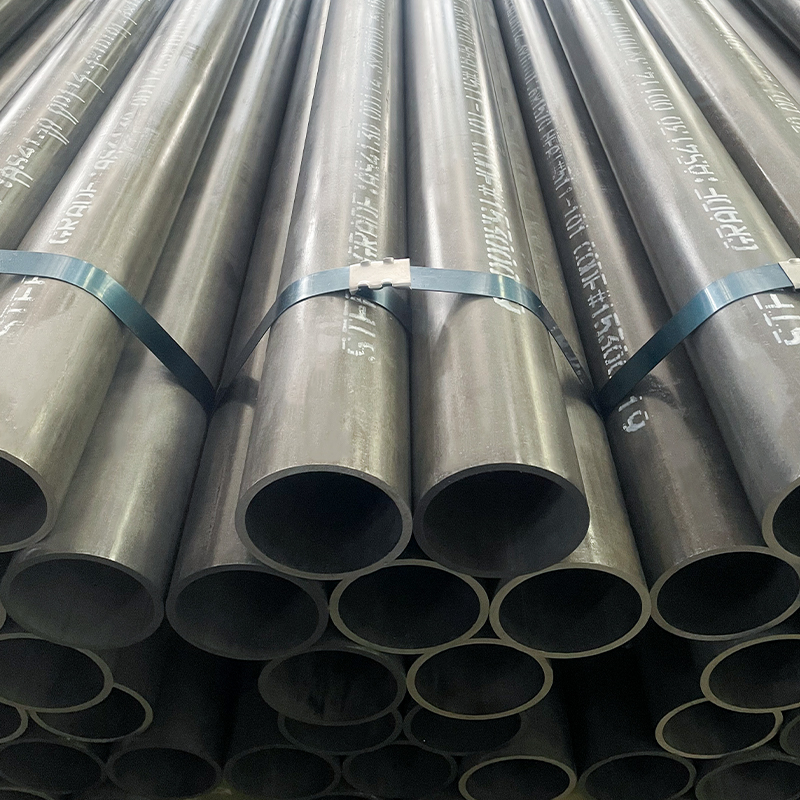

Unterstützen Sie Ihre geotechnischen Bohrarbeiten mit unserem geotechnischen Bohrrohr ASTM A519 Grade 4130. Diese nahtlosen oder geschweißten Stahlrohre sind in Größen von Ø60,3 bis 114,3 mm (2,375–4,5 Zoll) Außendurchmesser (OD) und 4 bis 12,7 mm (0,157–0,5 Zoll) Wandstärke (WT), einschließlich des Industriestandards Ø89 mm x 6 mm (3,504 Zoll x 0,236 Zoll), erhältlich und bieten außergewöhnliche Festigkeit, Haltbarkeit und Präzision für Bodenproben in Umwelt-, Geotechnik- und Geotechnik-Bereichen Grundwasserbrunnenanwendungen. Sie wurden für Schlag- und Drehbohren entwickelt und gewährleisten zuverlässige Leistung bei schwierigen Bodenbedingungen mit minimalem Sekundäreinsatz bei strukturellen Anwendungen.

Warum sollten Sie sich für unser geotechnisches Bohrrohr entscheiden?

·Außergewöhnliche Geradheit: Geradheit innerhalb von 0,1 mm/Meter, erhält die Bohrgenauigkeit und reduziert Bohrlochabweichungen.
·Verbesserte mechanische Eigenschaften – Höhere Streckgrenze und Ermüdungsbeständigkeit im Vergleich zu warmgewalzten Rohren.
·Enge Maßtoleranz : Konsistenter Außendurchmesser, Wandstärke und Gewindepassung. (z. B. Ø89 mm/3,504 in OD ±0,1 mm, 6 mm/0,236 in WT ±3 %) stellen die Kompatibilität mit geotechnischen Bohrgeräten sicher.
·Glatte Innen- und Außenfläche – Geringere Reibung, einfachere Schmutz-/Flüssigkeitsentfernung.
·Verlängerte Lebensdauer – Beständig gegen Verschleiß, Gewindeschäden und Ermüdungsbruch.
·Globale Standardgrößen: Größen wie Ø89 mm x 6 mm (3,504 Zoll x 0,236 Zoll) und Ø76,1 mm x 6 mm (3 Zoll x 0,236 Zoll) erfüllen die Industrieanforderungen für Bodenproben.
·Vielseitige Leistung: Optimiert für Geoprobe® DT45 und ähnliche Bohrgeräte, um eine effiziente Kernprobenahme zu gewährleisten.

Gängige Stahlsorten für geotechnische Bohrrohre

Unser Bohrgestänge der Güteklasse 4130 nach ASTM A519 wird durch weitere Güteklassen ergänzt, um den unterschiedlichen geotechnischen Anforderungen gerecht zu werden:

·ASTM A519 4130 (45#): Hochfester legierter Stahl (Streckgrenze: ~520 N/mm², Zugfestigkeit: ~690 N/mm²) zur Bodenprobenahme in Mischböden (z. B. Ø89 mm x 6 mm / 3,504 in x 0,236 in).
·ASTM A519 4140: Höhere Festigkeit (Streckgrenze: ~655 N/mm², Zugfestigkeit: ~862 N/mm²) für tiefere oder härtere Bodenproben (z. B. Ø101,6 mm x 8 mm / 4 Zoll x 0,315 Zoll).
· ASTM A519 4340: Ultrahohe Festigkeit (Streckgrenze: ~710 N/mm², Zugfestigkeit: ~930 N/mm²) für extreme geotechnische Bedingungen (z. B. Ø114,3 mm x 10 mm / 4,5 in x 0,394 in).
·API 5DP E75: Standard-Bohrrohrsorte (Streckgrenze: ~517 N/mm², Zugfestigkeit: ~689 N/mm²) für Geotechnik- und Brunnenbohrungen (z. B. Ø76,1 mm x 6 mm / 3 Zoll x 0,236 Zoll).
·API 5DP X95: Erhöhte Festigkeit (Streckgrenze: ~655 N/mm², Zugfestigkeit: ~724 N/mm²) für anspruchsvolle Bodenproben (z. B. Ø89 mm x 6 mm / 3,504 Zoll x 0,236 Zoll).
·API 5DP G105: Hohe Festigkeit (Streckgrenze: ~724 N/mm², Zugfestigkeit: ~793 N/mm²) für tiefe geotechnische Bohrungen (z. B. Ø101,6 mm x 8 mm / 4 in x 0,315 in).
·API 5DP S135: Höchste Festigkeit (Streckgrenze: ~931 N/mm², Zugfestigkeit: ~1000 N/mm²) für extreme Bedingungen (z. B. Ø114,3 mm x 10 mm / 4,5 in x 0,394 in).
·AISI 304 (EN 1.4301): Edelstahl für korrosionsbeständiges Bohren in kontaminierten Böden (z. B. Ø89 mm x 6 mm / 3,504 in x 0,236 in).

Diese Qualitäten gewährleisten Vielseitigkeit bei der Bodenprobenahme, der Installation von Grundwasserbrunnen und geotechnischen Tests und entsprechen Standards wie API 5DP und GB/T 699.

Herstellungsprozess

1. Rohstoffauswahl – Premium-Knüppel (45#, AISI 1045, 4130, 4140) werden auf Reinheit und Konsistenz geprüft.
2. Warmumformung – Knüppel werden warmgewalzt oder zu Hohlrohren geschmiedet.
3. Kaltziehen – Rohre werden durch Präzisionsformen kaltgezogen, um Maßgenauigkeit, Rundheit und Geradheit zu verbessern.
4. Wärmebehandlung – Abschreckvergütung zum Ausgleich von Festigkeit, Zähigkeit und Ermüdungsbeständigkeit.
5. Richten – Fortschrittliche Mehrwalzen- und hydraulische Richtmaschinen sorgen dafür, dass das Rohr sehr enge Geradheitstoleranzen erreicht und Bohrabweichungen reduziert werden.
6. CNC-Bearbeitung – Enden werden gedreht und zum Einfädeln vorbereitet.
7. Einfädeln – Q™-Gewinde (oder R/T/API) werden mit CNC-Drehmaschinen geschnitten, um eine zuverlässige Drehmomentübertragung zu gewährleisten.
8. Oberflächenbehandlung – Brünierung, Phosphatierung, Verzinkung oder kundenspezifische Beschichtung.
9. Inspektion und Prüfung – Maßprüfungen, Geradheitsprüfung, Ultraschallprüfung, Härteprüfung und Gewindemessung.
10. Verpackung – Rohre werden mit Gewindeschutz versehen und sicher gebündelt.

Dieses Verfahren liefert leistungsstarke Bohrgestänge für zuverlässige Bodenproben.

Materialspezifikationen

Note: ASTM A519 Grade 4130 (entspricht GB/T 699 45#), mit Optionen für 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Chemische Zusammensetzung (Klasse 4130, %, sofern nicht anders angegeben):
·Kohlenstoff (C): 0,28–0,33
·Mangan (Mn): 0,40–0,60
·Phosphor (P): 0,035 max
·Schwefel (S): 0,040 max
·Chrom (Cr): 0,80–1,10
·Molybdän (Mo): 0,15–0,25
Mechanische Eigenschaften (Sorte 4130, vergütet):
·Streckgrenze: ~520 N/mm²
·Zugfestigkeit: ~690 N/mm²
·Dehnung: 15 % (min.)

Größenbereich:

·Außendurchmesser (OD): Ø60,3–114,3 mm (2,375–4,5 Zoll)
·Wandstärke (WT) : 4–12,7 mm (0,157–0,5 Zoll)
·Länge: R1 (6,1–7,6 m / 20–25 Fuß), R2 (8,5–10 m / 28–33 Fuß), R3 (11,6–13,7 m / 38–45 Fuß) oder individuell zugeschnitten

Gängige Größen für geotechnische Bohrrohre (AD x WT):
·Ø60,3 mm x 6 mm (2,375 Zoll x 0,236 Zoll, leichte Bodenprobenahme)
·Ø76,1 mm x 6 mm (3 Zoll x 0,236 Zoll, Standard-Bodenprobenahme)
·Ø89 mm x 6 mm (3,504 Zoll x 0,236 Zoll, Standard-Bodenprobenahme)
·Ø101,6 mm x 8 mm (4 Zoll x 0,315 Zoll, tiefere Bodenprobenahme)
·Ø114,3 mm x 10 mm (4,5 Zoll x 0,394 Zoll, geotechnisches Hochleistungsbohren)

Toleranzen (gemäß ASTM A519):
·OD: ±0,05 mm für Ø60,3–100 mm; ±0,1 mm für >100–114,3 mm
·WT: ±3 %
·Länge: ±50 mm für Schnittlängen
·Lieferbedingungen: Vergütet und normalisiert
·Oberflächenbedingungen: Schwarzoxid, phosphatbeschichtet oder kundenspezifisch
·Verbindungsthreads: NC26, NC31, NC38, NC40 oder benutzerdefiniert

Anwendungen
Unsere ASTM A519 Grade 4130 und andere Bohrrohre (z. B. Ø89 mm x 6 mm / 3,504 Zoll x 0,236 Zoll) sind konzipiert für:
Geotechnische Bodenproben, Standortuntersuchungen, geotechnische Bohrungen: Hochleistungsbohrgestänge für:
1. Umwelttests: Bodenanalyse auf Kontamination (4130, AISI 304, Ø89 mm x 6 mm).
2. Geotechnische Untersuchungen: Standard-Penetrationstest (SPT), Kernprobenahme (4130, 4140, Ø76,1 mm x 6 mm).
3. Grundwasserbrunnen: Installation von Überwachungsbrunnen (API 5DP E75, X95, Ø101,6 mm x 8 mm).
4. Dynamische Sondierung: Perkussive Probenahme in gemischten Böden (4130, G105, Ø89 mm x 6 mm).
5. Beurteilung von Tiefbaustandorten
6. Analyse der Fundament- und Bodenstabilität
7. Sekundäranwendungen (begrenzte Nutzung):
·Kleine strukturelle Stützen (z. B. ASTM A519 4140).
·Temporäre Gehäuse für flache Bohrungen (AISI 304).

Für Anwendungen mit leichteren Belastungen erkunden Sie unsere ASTM A513 Grade 1010-Rohre für Förderrollen.

Qualitätssicherung

Alle Rohre der Güteklasse 4130, 4140, API 5DP und andere entsprechen ASTM A519, API 5DP oder relevanten Standards. Prüfzeugnisse nach DIN EN 10204 3.1 belegen die chemische Zusammensetzung, die mechanischen Eigenschaften und die Maßhaltigkeit. Ultraschallprüfungen, Härteprüfungen und Gewindeprüfungen sorgen für Spitzenleistungen bei geotechnischen Bohrungen.

Verbessern Sie die Effizienz Ihrer Bodenprobenahme

·Gebaut für schwierige Böden: Größen wie Ø89 mm x 6 mm (3,504 Zoll x 0,236 Zoll) und Ø101,6 mm x 8 mm mit den Sorten 4130 bis S135 sorgen für Langlebigkeit und Präzision.
·Einhaltung globaler Standards: Die Optionen ASTM A519, API 5DP und GB/T 699 erfüllen weltweite geotechnische Anforderungen.
·Flexible Versorgung: Lagernde Standardgrößen und anpassbare Längen für Ihre Bohrgeräte.
·Expertenberatung: Unser Team hilft Ihnen bei der Auswahl der idealen Sorte und Größe für eine effiziente Bodenprobenahme.
