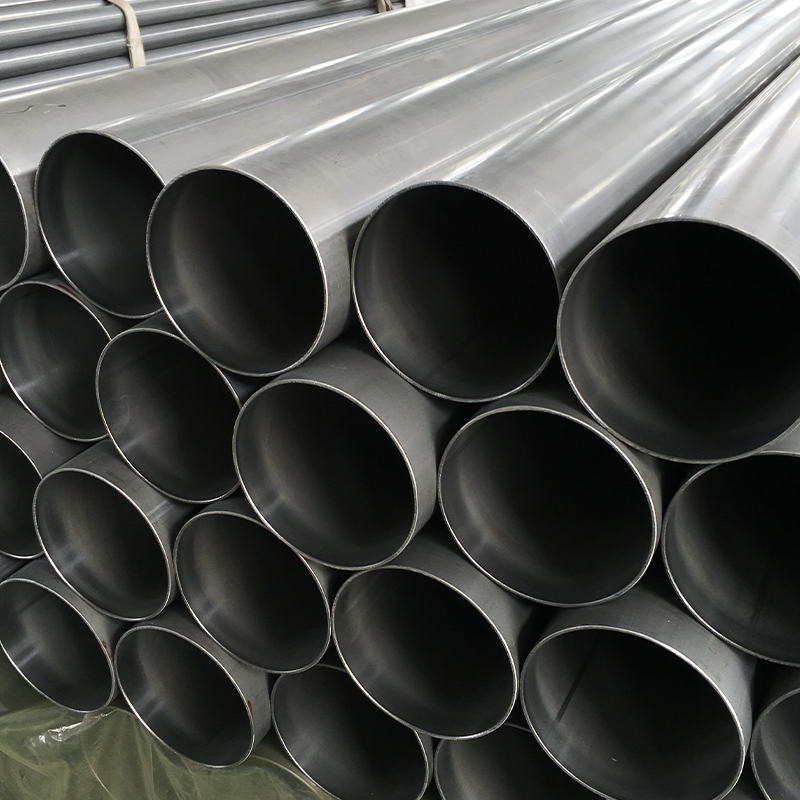

Dünnwandiges kaltgezogenes geschweißtes Rohr mit großem Durchmesser – Ø100×1 mmPräzisionsdünnwandiges Rohr für leichte StrukturanwendungenProduktspezifikationen
Dünnwandiges kaltgezogenes geschweißtes Rohr mit großem Durchmesser – Ø100×1 mmPräzisionsdünnwandiges Rohr für leichte StrukturanwendungenProduktspezifikationen
| Parameter | Spezifikation | Toleranz |
| Außendurchmesser (OD) | 100 mm (±0,15 mm) | DIN 2393 h9 |
| Wandstärke | 1,0 mm (±0,05 mm) | DIN 2393 ±5 % |
| Länge | 1–7 m (kundenspezifisch bis 12 m) | Geradheit ≤0,5 mm/m |
| Materialqualität | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| Oberflächenbeschaffenheit | Glatt (Ra ≤1,2μm) | Optional poliert |
Erweiterter Größenbereich und Spezifikationen
| Außendurchmesser (mm) | Wandstärke (mm) | Standardlänge | Toleranz | Mindestbestellmenge |
| 50-80 | 0,8-1,5 | 2-7m | ±0,10 mm | 200kg |
| 82-120 | 1,0-2,0 | 2-7m | ±0,15 mm | 150kg |
| 121-180 | 1,2-3,0 | 2-7m | ±0,20 mm | 100kg |
| 182-250 | 1,5-4,0 | 2-6m | ±0,25 mm | 50kg |
| 251-299 | 2,0-5,0 | 2-6m | ±0,30 mm | 30kg |
Wichtige Hinweise:
· Alle Größen erhältlich in ST37-2, ST52-3, E355
· Sonderlängen bis 12 m (Geradheit ≤1 mm/m)
· Sondertoleranzen verfügbar (±0,05 mm Wand, ±0,03 mm Außendurchmesser)
Wettbewerbsvorteil
| Parameter | Unsere Tube | Industriestandard | Nahtloses Rohr |
| Außendurchmessertoleranz | ±0,1 mm | ±0,30 mm | ±0,50 mm |
| Wandvariation | ±2 % | ±10 % | ±8 % |
| Vorlaufzeit | 2-3 Wochen | 4-6 Wochen | 6-8 Wochen |
Hauptvorteile
· 40 % Gewichtsreduzierung im Vergleich zu Standard-Wandrohren
· Schweißbereit – Saubere, oxidfreie Oberfläche (Sa 2,5)
· Chargenrückverfolgbarkeit – Vollständige Zertifizierung nach EN 10204 3.1
Verpackungslösungen
| Typ | Kapazität | Besonderheiten |
| VMI-Racks | 200 Röhren | RFID-Tracking, JIT-Lieferung |
| Anti-Crush-Boxen | 50 Röhren | Feuchtigkeitsgesteuert |
| Öko-Pakete | 100 Röhren | Recycelbare PET-Bänder |
Produktionsprozess
1. Materialauswahl
·Kaltgewalztes Stahlband (EN 10139) mit kontrollierter Chemie
·Ultraschallgereinigte Oberfläche (Sa 2,5 Standard)
2. Präzisionsschweißen
·Hochfrequenz-Induktionsschweißen (400 kHz)
·Inline-Nahtglühen für eine gleichmäßige Kornstruktur
3. Kaltziehen
·3-stufiger Ziehprozess mit 18 % Reduktion
·Spezieller Dornträger für Integrität bei dünnen Wänden
4. Qualitätskontrolle
·100 % Wirbelstromprüfung (EN 10246-1)
·Laser-Mikrometermessung (±0,02 mm)
·Hydrostatische Prüfung (optional, bis 150 bar)
Technischer Vergleich
| Funktion | Unser Ø100×1mm Rohr | Standard-CDW-Röhre |
| Wandkonsistenz | ±0,03 mm | ±0,10 mm |
| Ovalität | ≤0,1 % OD | ≤0,3 % OD |
| Streckgrenze | 20 % höher | Standard |
| Oberflächenrauheit | Ra 0,8–1,2 μm | Ra 1,5–2,5 μm |
Hauptvorteile
· Gewichtsersparnis: 30 % leichter als herkömmliche Röhren
· Präzise Passform: Ideal für Teleskopmontagen
· Kostengünstig: 15–20 % günstiger als nahtlose Alternativen
· Gebrauchsfertig: Keine Nachbearbeitung erforderlich
Typische Anwendungen
· Luft- und Raumfahrtkomponenten (unkritische Strukturen)
· Rahmen für medizinische Geräte
· Montagesysteme für Solarmodule
· Ausstellungsarchitekturen
· Roboterarmleitungen
Verpackungsoptionen
| Typ | Menge pro Bündel | Schutz |
| Holzkiste | 50 Röhren | Wasserdichte Verpackung |
| Stahlbandpaket | 100 Röhren | Kantenschutz |
| Kundenspezifisches VMI-Rack | 200 Röhren | RFID-gekennzeichnet |
Kontaktieren Sie unsere Dünnwandspezialisten:
·[Button] Kostenloses Muster anfordern (2 m Länge)
·[Schaltfläche] MOQ-Preise abrufen
Suao ist ein professioneller Hersteller von hochpräzisen kaltgezogenen Stahlrohren, Hydraulikrohren und mechanischen Strukturrohren, der Forschung und Entwicklung, Produktion, Inspektion und globalen Vertrieb integriert. Wir betreiben zwei große Produktionsstätten mit über 36.000 Quadratmetern, mehr als 200 Mitarbeitern und einer Jahresproduktion von über 50.000 Tonnen und beliefern Kunden in allen wichtigen Industriemärkten weltweit. Als Lieferanten von Dünnwandiges CDW-Stahlrohr mit großem Durchmesser Ø100*1umfassen unsere integrierten Fertigungskapazitäten Kaltziehen, Wärmebehandlung, Richten, Endbearbeiten, Schneiden, Anfasen und Oberflächenbehandlung. Diese werden durch eine vollständige Palette modernster Geräte für zerstörungsfreie Prüfung, chemische Analyse und Online-Dimensionsüberwachung unterstützt – um sicherzustellen, dass jedes Rohr strengen Qualitätsstandards entspricht. Wir investieren kontinuierlich in Automatisierungs- und intelligente Fertigungssysteme, um flexible Produktion mit hoher Variantenvielfalt und kleinen Losgrößen zu ermöglichen. Kundenspezifisch Dünnwandiges CDW-Stahlrohr mit großem Durchmesser Ø100*1. Unsere Produkte werden häufig in Baumaschinen, Hydrauliksystemen, Automobilteilen, Windenergie, Schiffbau, Schienenverkehr sowie der Öl- und Gasindustrie eingesetzt. Zertifiziert nach ISO 9001, ISO 14001, CE und RoHS, ist Hongli mehr als ein Hersteller – wir sind ein vertrauenswürdiger langfristiger Partner für globale Industriekunden.
