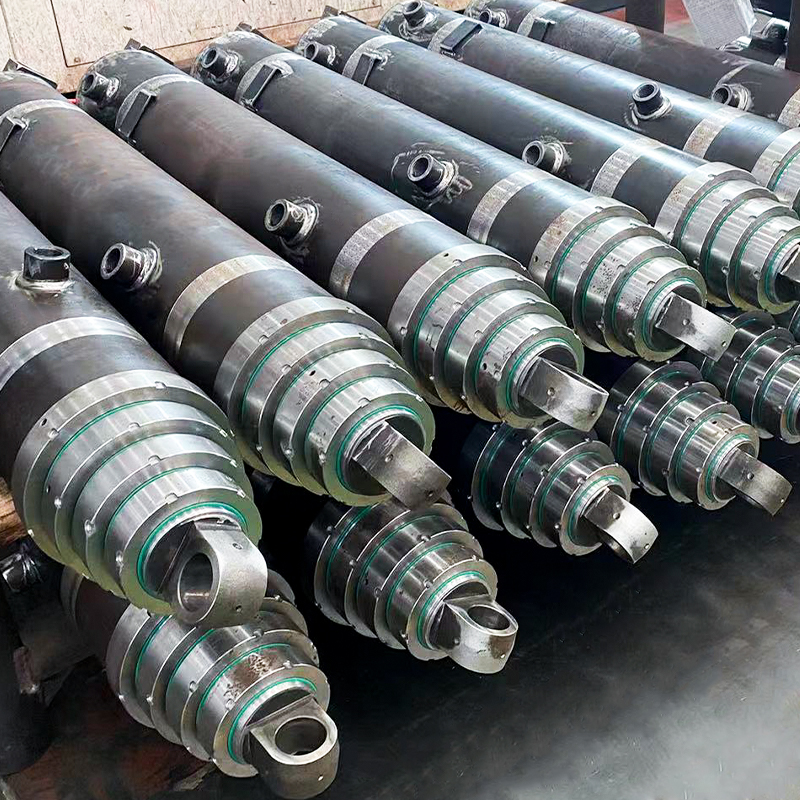

Unsere Teleskop-Hydraulikzylinder sind mehrstufige Hochleistungszylinder, die für Muldenkipper, Anhänger und industrielle Hebegeräte entwickelt wurden.
Unsere Teleskop-Hydraulikzylinder sind mehrstufige Hochleistungszylinder, die für Muldenkipper, Anhänger und industrielle Hebegeräte entwickelt wurden.
Jeder Rohrsatz ist präzisionsgefertigt aus kaltgezogenem E355-Stahl und gewährleistet:
· Sanftes Aus- und Einfahren über mehrere Stufen hinweg
·Hohe Festigkeit bei hoher Belastung
·Lange Lebensdauer bei minimalem Wartungsaufwand
Maßgeschneidert nach Ihren Vorgaben, einschließlich Bühnenlänge, Durchmesser und Wandstärke.
Typische Stahlsorten
·EN 10305-1 E355 – kaltgezogener nahtloser Stahl, hohe Festigkeit und Ermüdungsbeständigkeit
·ASTM A519 / ST52 / 20MnV6 / 27SiMn – optional für spezielle Anwendungen, die zusätzliche Festigkeit erfordern
Optionale Materialien
Für Leichtbau- oder Spezialbühnen können Rohre auch hergestellt werden aus:
·EN 10305-2 Kaltgezogener geschweißter Stahl – geeignet für niedrigere Drücke oder kleinere Teleskoptische
·Geschweißte Rohre nach ASTM A513 – präzisionsgeschweißt, können für kundenspezifische Anwendungen geschliffen oder bearbeitet werden
·Kundenspezifische Spezifikationen sind auf Anfrage erhältlich.
Gängige Größen für Teleskopzylinderrohre (AD × WT)
| Außendurchmesser (mm) | WT (mm) | Bühnentyp / Hinweise |
| 60 | 4 | Kleinste Stufen, leichte Zylinder |
| 100 | 5 | Leichte Zylinder |
| 120 | 6 | Mittelschwere Zylinder |
| 140 | 7 | Primärstufen für Muldenkipper |
| 160 | 8 | Hochleistungsbühnen |
| 180 | 9 | Hochleistungszylinder |
| 200 | 10 | Extra schwere Ausführung |
| 220 | 11 | Sehr große Hydraulikzylinder |
| 250 | 12 | Spezial-/Extreme-Duty-Zylinder |
Hinweis: Die Wandstärke nimmt proportional zum Außendurchmesser zu, um strukturelle Integrität, Geradheit und einen reibungslosen Kolbenbetrieb zu gewährleisten. Sondergrößen sind verfügbar.
Technische Spezifikationen
·Material: Kaltgezogener nahtloser Stahl E355 (hauptsächlich); optional EN 10305-2 oder ASTM A513
·Oberflächenbeschaffenheit: Bearbeiteter Außen- und Innendurchmesser; optionales Honen für einen reibungslosen Kolbenlauf
·Toleranz: H8 oder enger auf ID
·Geradheit: ≤ 0,3 mm/m pro Stufe
·Rundheit: ≤ 0,03 mm pro Stufe
·Anwendung: Mehrstufige Teleskopzylinder für Muldenkipper, Anhänger und industrielle Hebevorrichtungen
Herstellungsprozess
1. Auswahl von Stahlrohren – hochfeste E355- oder optional EN 10305-2 / ASTM A513-Qualitäten
2. Kaltziehen – verbessert Geradheit, Maßhaltigkeit und Oberflächengüte
3. Präzisionsbearbeitung – individuelle Außen-, Innen- und Endbearbeitungen pro Stufe
4. Optionales Honen – sorgt für einen reibungslosen Kolbenbetrieb und geringe Reibung
5. Inspektion – Geradheit, Rundheit, Maßhaltigkeit und Oberflächengüte
6. Montagebereit – Rohrsätze, abgestimmt auf die mehrstufige Zylinderkonstruktion
Hauptmerkmale und Vorteile
·Mehrstufige Rohrsätze für Teleskopzylinder
·Hochfester kaltgezogener Stahl – langlebig unter hoher Belastung
·Optionale Materialien für leichte oder spezielle Bühnen
· Maßgeschneidert für Muldenkipper, Anhänger oder schwere Maschinen
·Optionales Honen für einen gleichmäßigen Kolbenlauf
·Montagefertige Sets verkürzen die Montagezeit
Anwendungen
·Teleskopzylinder für Muldenkipper und Anhänger
·Industrielle Hebe- und Materialtransportgeräte
·Mobile Schwerlastmaschinen
·Kundenspezifische mehrstufige Hydraulikzylinder, die Präzisionsrohrsätze erfordern.
Suao ist ein professioneller Hersteller von hochpräzisen kaltgezogenen Stahlrohren, Hydraulikrohren und mechanischen Strukturrohren, der Forschung und Entwicklung, Produktion, Inspektion und globalen Vertrieb integriert. Wir betreiben zwei große Produktionsstätten mit über 36.000 Quadratmetern, mehr als 200 Mitarbeitern und einer Jahresproduktion von über 50.000 Tonnen und beliefern Kunden in allen wichtigen Industriemärkten weltweit. Als Lieferanten von Teleskopischer Hydraulikzylinder – Mehrstufiger Zylinderrohrsatz, kaltgezogenes Stahlrohr, E355umfassen unsere integrierten Fertigungskapazitäten Kaltziehen, Wärmebehandlung, Richten, Endbearbeiten, Schneiden, Anfasen und Oberflächenbehandlung. Diese werden durch eine vollständige Palette modernster Geräte für zerstörungsfreie Prüfung, chemische Analyse und Online-Dimensionsüberwachung unterstützt – um sicherzustellen, dass jedes Rohr strengen Qualitätsstandards entspricht. Wir investieren kontinuierlich in Automatisierungs- und intelligente Fertigungssysteme, um flexible Produktion mit hoher Variantenvielfalt und kleinen Losgrößen zu ermöglichen. Kundenspezifisch Teleskopischer Hydraulikzylinder – Mehrstufiger Zylinderrohrsatz, kaltgezogenes Stahlrohr, E355. Unsere Produkte werden häufig in Baumaschinen, Hydrauliksystemen, Automobilteilen, Windenergie, Schiffbau, Schienenverkehr sowie der Öl- und Gasindustrie eingesetzt. Zertifiziert nach ISO 9001, ISO 14001, CE und RoHS, ist Hongli mehr als ein Hersteller – wir sind ein vertrauenswürdiger langfristiger Partner für globale Industriekunden.
