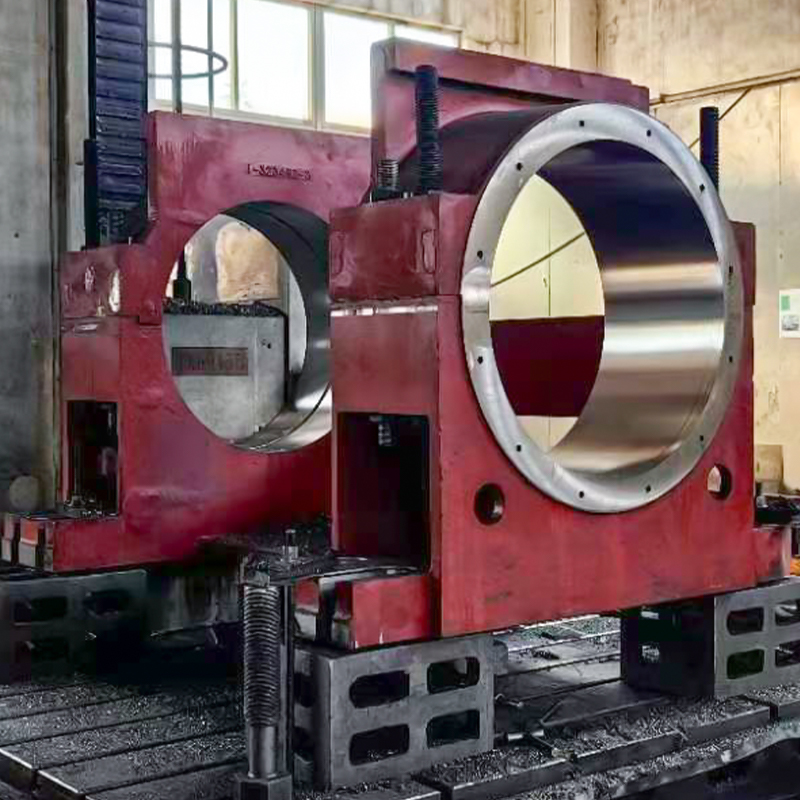

Unsere hochwertigen Lagergehäuse aus Stahlguss sind für extreme Belastungen und präzise Leistung in anspruchsvollen Industrieanwendungen ausgelegt. Diese aus ASTM A216 WCB-Gussstahl und optional anderen Premium-Qualitäten gefertigten Gehäuse gewährleisten eine hohe Haltbarkeit, Zuverlässigkeit und Genauigkeit. Erhältlich in Bohrungsgrößen von Ø50 mm bis Ø1500 mm (1,969–59,055 Zoll), Außendurchmessern von 100 mm bis 2000 mm und Breiten von 50 mm bis 500 mm, einschließlich der Hochleistungs-Standardbohrung Ø500 mm × 700 mm Außendurchmesser × 200 mm Breite (19,685 × 27,559 × 7,874 Zoll). Ideal für Bergbau, Windkraftanlagen, Pumpen, Förderbänder und große Industriemaschinen.
Hauptmerkmale
·Hochbelastbare Festigkeit: ASTM A216 WCB (Ergiebigkeit ~250 N/mm²) hält extremen Belastungen stand.
·Präzisionsbearbeitung: Bohrungstoleranzen ±0,05 mm sorgen für perfekten Lagersitz.
·Korrosionsbeständigkeit: Optional Lackierung, Verzinkung oder Ölbeschichtung.
·Großer Größenbereich: Bohrungsgrößen bis Ø1500 mm (59,055 Zoll) für massive Lager.
·Langlebiges Design: Konstruktion aus Gussstahl für langfristige Zuverlässigkeit.
·Anpassbare Optionen: Maßgeschneiderte Abmessungen und Ausführungen für spezifische Anwendungen.
Gängige Stahlsorten
| Stahlsorte | Typ | Streckgrenze (N/mm²) | Zugfestigkeit (N/mm²) | Dehnung (%) | Schlüsselanwendungen | Notizen |
| ASTM A216 WCB | Kohlenstoffstahlguss | ~250 | 485–655 | 22 | Standard- und Hochleistungsindustriemaschinen, Bergbau, Windkraftanlagen | Am häufigsten verwendet; hervorragende Bearbeitbarkeit |
| ASTM A487 4Q | Hochfester Stahlguss | ~485 | 655–895 | 15–20 | Extrem beanspruchte Anwendungen, große Geräte | Überlegene Festigkeit für sehr hohe Belastungen |
| ASTM A217 WC9 | Cr-Mo-legierter Stahl | ~275 | 485–655 | 18 | Hochtemperaturanwendungen, Turbinen, schwere Maschinen | Ausgezeichnete thermische Stabilität |
| AISI 304 (EN 1.4301) | Edelstahl | ~205 | 515–690 | 40 | Korrosionsbeständige Umgebungen, Lebensmittel, Marine | Ideal für nasse oder chemisch aggressive Umgebungen |
| ASTM A36 | Struktureller Kohlenstoffstahl | ~250 | 400–550 | 20 | Standardmaschinen, kleinere Industrieanwendungen | Kostengünstige Option für leichtere Lasten |
Typische Größen und Abmessungen
| Bohrungsdurchmesser (ID) | Außendurchmesser (OD) | Breite | Notizen |
| Ø50 mm | 120 mm | 50 mm | Kleine Maschinen |
| Ø200 mm | 400 mm | 120 mm | Mittlere Maschinen |
| Ø500 mm | 700 mm | 200 mm | Schwerlastindustrie |
| Ø1000 mm | 1400 mm | 350 mm | Große Ausrüstung |
| Ø1500 mm | 2000 mm | 500 mm | Extrem anspruchsvolle Anwendungen |
Tragfähigkeit: Bis zu 50.000 kg (110.231 lb) dynamisch, je nach Lagertyp.
Toleranzen: Bohrung ±0,05 mm für Ø50–500 mm; ±0,1 mm für >500–1500 mm. Außendurchmesser/Breite ±0,5 mm für Ø50–500 mm; ±1 mm für >500–1500 mm. Oberflächenbeschaffenheit Ra ≤ 1,6 µm.
Herstellungsprozess
1. Casting: Durch Sand- oder Feinguss entstehen robuste Gehäuse.
2. Präzisionsbearbeitung: Durch die CNC-Bearbeitung wird eine Bohrung von ±0,05 mm und eine hohe Maßgenauigkeit erreicht.
3. Wärmebehandlung: Normalisiert oder geglüht, um Festigkeit und Zähigkeit zu erhöhen.
4. Oberflächenveredelung: Zur Korrosionsbeständigkeit lackiert, verzinkt oder geölt.

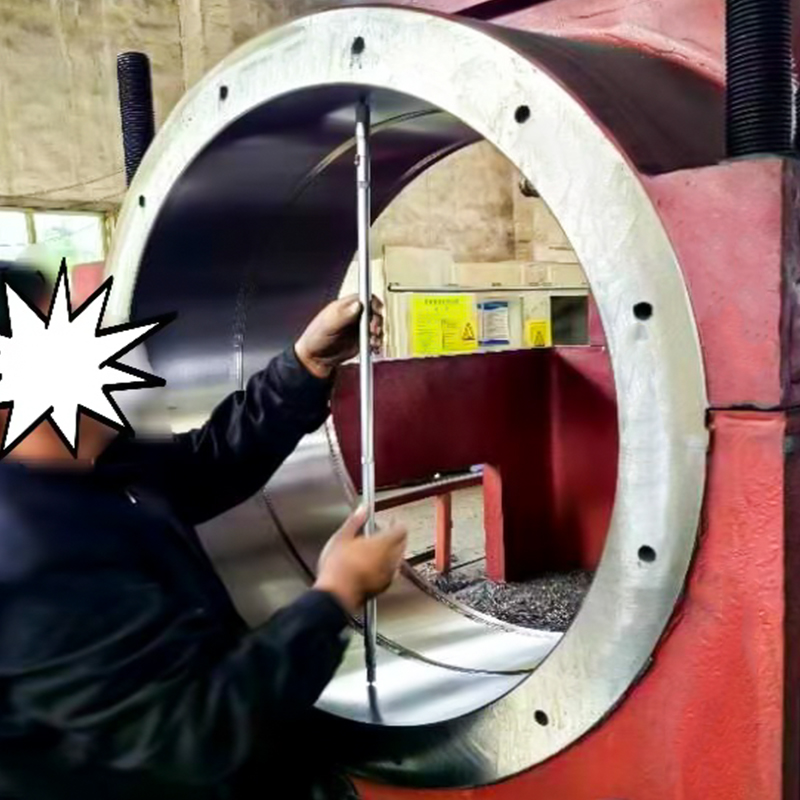

5. Qualitätsprüfung: Maßkontrollen, Härteprüfungen und Ultraschallprüfungen.
Anwendungen
·Bergbau: Fördersysteme, Brecher und Materialtransport (WCB, A487 4Q).
·Windkraftanlagen: Hauptwellen- und Getriebegehäuse (WCB, WC9).
·Schwermaschinen: Pumpen, Turbinen und Industrieanlagen (WCB, Bohrung Ø500 mm).
·Korrosive Umgebungen: Lebensmittelverarbeitung oder Marineanwendungen (AISI 304).
·Standardanwendungen: Kleinere Maschinen und Automobilindustrie (A36).
·Sekundäre Anwendungen: Strukturelle Halterungen in großen Geräten, korrosionsbeständige Armaturen und andere kundenspezifische Anwendungen.
Vorteile
·Verlängerte Lagerlebensdauer durch präzise Passform.
·Reduzierte Vibrationen und mechanische Geräusche.
·Hohe Belastbarkeit und Schlagfestigkeit.
·Optionen für Korrosionsbeständigkeit in rauen Umgebungen.
Lieferung und Qualitätssicherung
·Lieferbedingungen: Normalisiert oder geglüht.
·Oberflächenbeschaffenheit: Lackiert, verzinkt oder geölt.
·Konformität: ASTM A216, A487, A217, A36 und AISI-Standards.
·Zertifikate: DIN EN 10204 3.1 für chemische Zusammensetzung, mechanische Eigenschaften und Maßhaltigkeit.
